Продукция →Мерительный инструмент → ЩУПЫ и ШАБЛОНЫ → Наборы радиусных шаблоной
Артикул |
Номер набора |
Измеряемый диапазон радиусов, мм |
Состав набора, мм или число ниток на дюйм |
Допускаемые отклонения рабочего радиуса, мкм |
46414 |
1 |
1…6 |
выпуклые: 1; 1.5; 1.6; 2; 2.5; 3; 4; 5; 6; вогнутые: 1; 1.5; 1.6; 2; 2.5; 3; 4; 5; 6 |
1…3 = (±20) 4…6 = (±24) |
46415 |
2 |
8…25 |
выпуклые: 8; 10; 12; 16; 20; 25; вогнутые: 8; 10; 12; 16; 20; 25 |
7…10 = (±29) 11…18 = (±35) 20…25 = (±40) |

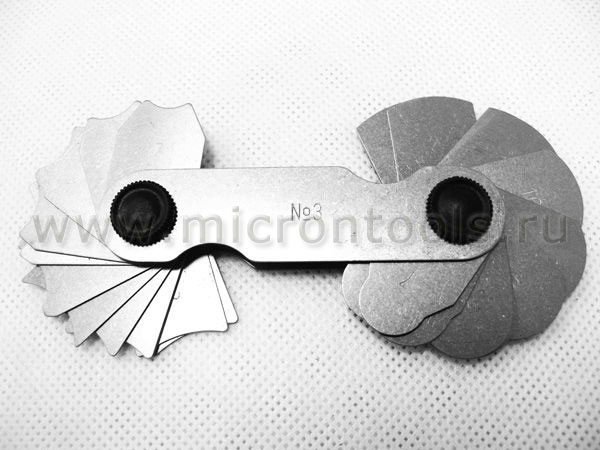

46416 |
3 |
7…25 |
выпуклые: 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25 вогнутые: 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25 |
7…10 = (±29) 11…18 = (±35) 20…25 = (±40) |
