Продукция →Мерительный инструмент → ЩУПЫ и ШАБЛОНЫ → Наборы резьбовых шаблонов

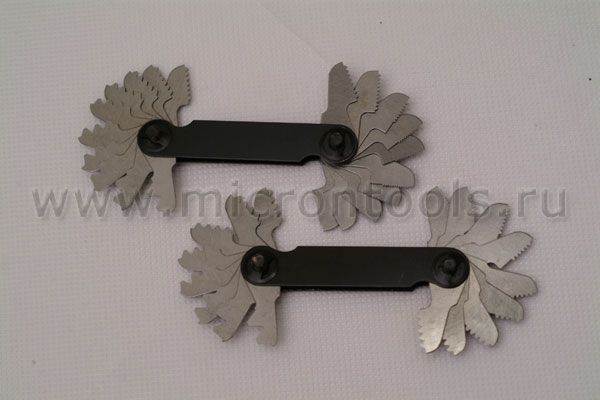

Шаблоны резьбовые предназначены для определения номинального шага метрической резьбы (набор М 60°) и числа ниток (витков резьбы) на один дюйм (набор Д 55°). Изготавливаются три набора резьбовых шаблонов. Конструкция обоймы набора обеспечивает возможность свободной замены любого шаблона, а также регулирование плавности вращения их на оси.

Наборы резьбовых шаблонов изготавливаются в соответствии с ТУ 3936-125-59030060-2009.

Артикул	Обозначение	Диапазон измерений	Состав набора, мм или число ниток на дюйм	Допускаемые отклонения шага резьбы, мкм
46417	М 60°	шаги резьбы: 0.4…6.0 мм	0.4; 0.45; 0.5; 0.6; 0.7; 0.75; 0.8; 1.0; 1.25; 1.5; 1.75; 2.0; 2.5; 3.0; 3.5; 4.0; 5.0; 5.5; 6.0	0.4…1.25 = (±10) 1.5…6.0 = (±15)
46418	Д 55°	число ниток/дюйм: 4…28	28; 24; 20; 19; 18; 16; 14; 12; 11; 10; 9; 8; 7; 6; 5; 4.1/2; 4	20…28 = (±10) 4…19 = (±15)
46419	М 60° - Д 55°	шаги резьбы: 0.5…2.0 мм число ниток/дюйм: 10…28	0.5; 0.6; 0.7; 0.75; 0.8; 1.0; 1.25; 1.5; 1.75; 2.0 28; 24; 20; 19; 18; 16; 14; 12; 11; 10	0.5…1.25 = (±10) 1.5…2.0 = (±15) 20…28 = (±10) 10…19 = (±15)
